In het North Sea Energy 5 project is een windprofielen generator ontwikkeld voor individuele windturbines en deze is later uitgebreid om profielen voor een windpark te berekenen waarbij zogeffecten tussen turbines in het park mee gemodelleerd worden.
De windprofielen generator maakt gebruik van data uit de Dutch Offshore Wind Atlas (DOWA), zie link. Op dit moment is er data beschikbaar voor de jaren tussen 2008 en 2017.
Individuele windturbine
Om een windprofiel voor een indivuele turbine te genereren moet de gebruiker op de kaart een WindTurbine asset plaatsen en daarbij specifieke informatie aanleveren die nodig is voor de windprofielengenerator.
Deze informatie betreft:
- De locatie van de turbine (door de asset op de kaart te tekenen bepaalt de gebruiker de locatiegegevens)
- De hoogte van de hub van de turbine
- Het geinstalleerd vermogen van de turbine
- De vermogenscurve die de relatie aangeeft tussen de windsnelheid en het opgewekte elektrische vermogen

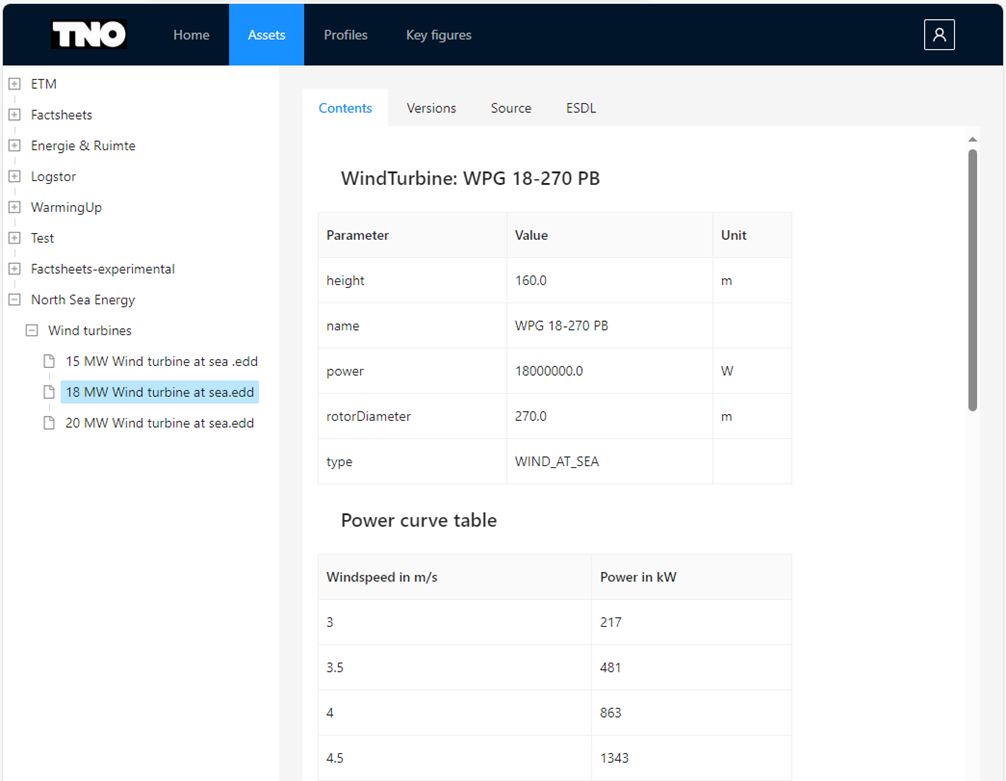

In de Energy Data Repository staan 3 voorbeeld ESDL configuraties voor een WindTurbine die bovenstaande informatie bevat.

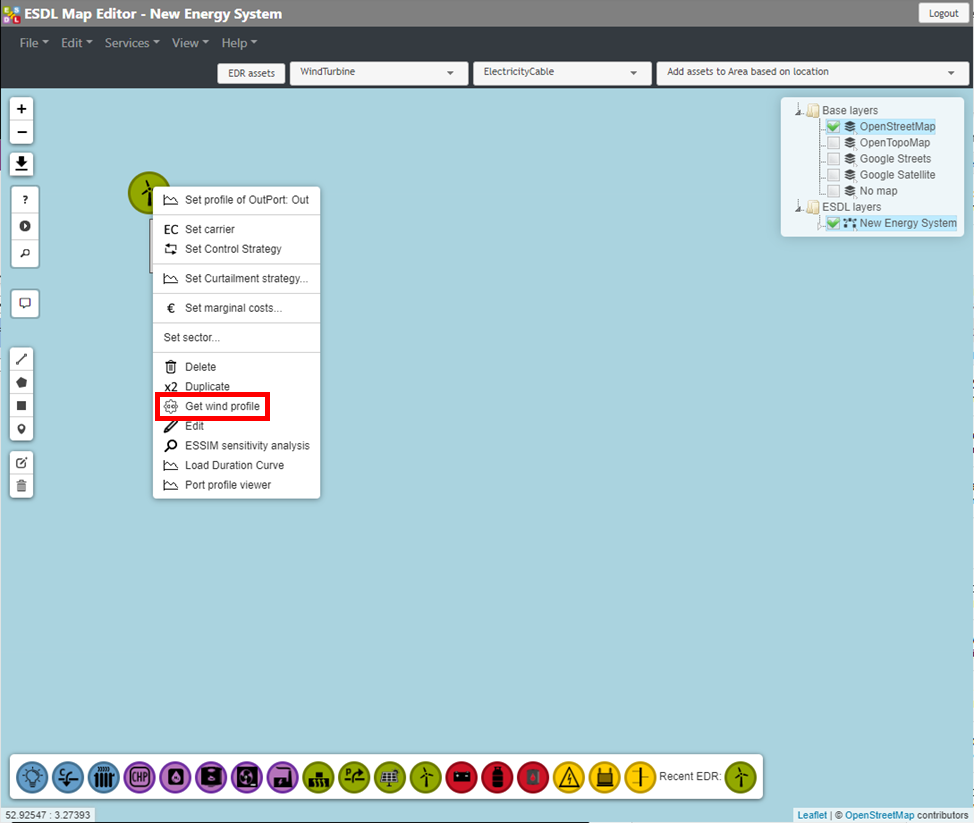

Op het moment dat een gebruiker een turbine met deze informatie op de kaart plaatst in zijn ESDL energysysteem beschrijving, kan de windprofielen generator aangeroepen worden door met de rechter muisknop op de asset te klikken en de menu optie “get wind profile” te kiezen.

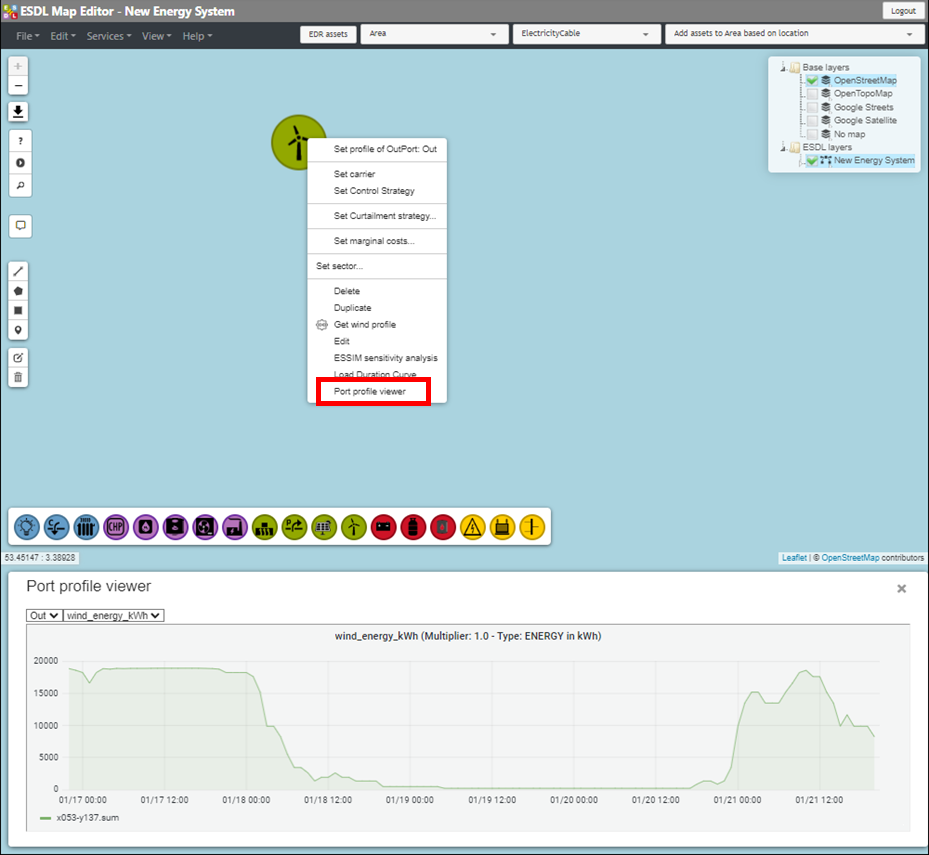

Vervolgens dient de gebruiker een jaar te kiezen waarvoor hij een profiel wil genereren en wordt de windprofielen generator aangeroepen. Die haalt voor dat betreffende jaar informatie over uurlijkse windsnelheden en windrichtingen uit de DOWA database. De DOWA database bevat deze data voor verschillende hoogtes. De informatie over de hub hoogte van de turbine wordt gebruikt om de juiste windsnelheidsdata te verzamelen. Tenslotte wordt gebruikmakend van de vermogenscurve een energieopwekprofiel berekend. Deze wordt gekoppeld als profiel aan de ESDL WindTurbine en kan vervolgens gevisualiseerd worden en/of gebruikt worden in verschillende modellen die profielen verwachten.
Windpark met zogeffecten

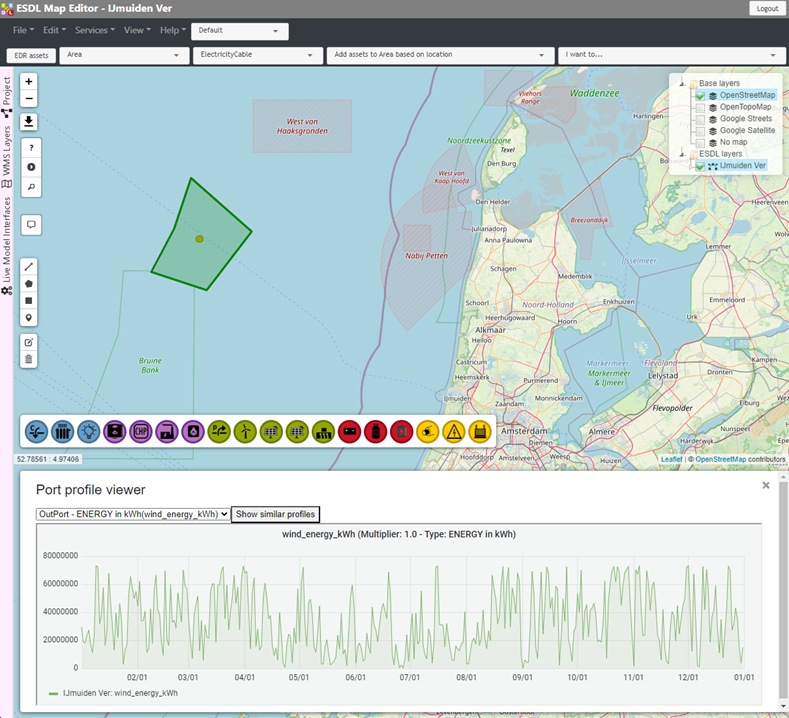

De tweede toepassing van deze service betreft het genereren van een profiel voor een windpark als geheel, waarbij zogeffecten tussen individuele windturbines in het park meegemodelleerd worden. Dit gebeurt geheel dynamisch en verandert ieder uur op basis van de dan geldende windsnelheid en windrichting en de configuratie van turbines in het windpark
Deze optie heeft dezelfde informatie nodig als die voor een individuele turbine PLUS wat extra informatie:
- De vorm van het windpark (de geometrie van de asset moet van het type polygoon zijn)
- Het aantal turbines in het park
Op dit moment is het niet mogelijk en niet nodig om individuele turbinelocaties in te tekenen. Op basis van de informatie over de polygoon en het aantal turbines in het park, wordt een fictief grid getekend binnen de polygoon en op dat grid wordt het vereiste aantal turbines geplaatst.

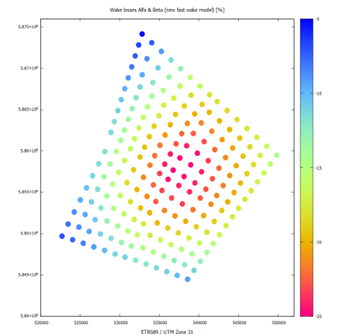

Vervolgens wordt de windprofielen generator aangeroepen die op dezelfde manier weerdata ophaalt uit de DOWA database. Met deze data worden op uurlijkse basis zogeffecten berekend en een totaalprofiel voor het park teruggegeven.
